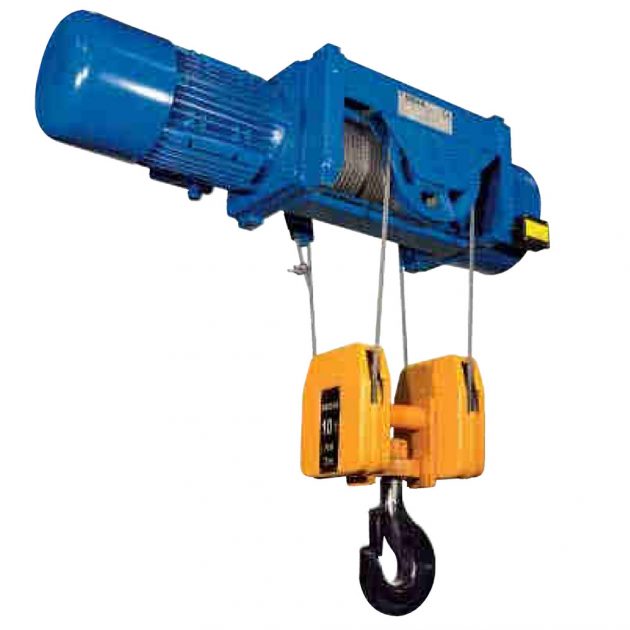

Paranco elettrico a fune Misia XM 5

Il Paranco elettrico a fune TIPO 5 è un paranco standard senza carrello ed è disponibile in versione 2 (S2), 4 (S4) tiri di fune o con doppia uscita fune dal tamburo con tiro centrale, con corse gancio di diverse lunghezze in base alla portata. E’ disponibile con portate da 1 a 32 t, in esecuzione “appoggiato” (tipo 5) o “sospeso” (tipo 5C1); solo in esecuzione “appoggiata” il paranco in versione S2 ha una porta da 20 a 25 t e da 40 a 50 t in versione S4. Il paranco elettrico a fune TIPO 5 può avere anche diversi tipi di velocità di sollevamento:

• “N” a velocità di sollevamento Normale
• “V” a velocità di sollevamento Veloce
• “A” 2° velocità di sollevamento (dove richiesta)

Modelli, portate, tiri fune e corse gancio:

XM 308

• portata da 1 a 1,6 t con 2 tiri fune (S2)
• portata da 2 a 3,2 t con 4 tiri fune (S4)
• corsa gancio S2 10-14-20-26 m / S4 7-10-13 m

XM 312

• portata da 2 a 2,5 t con due tiri fune (S2)
• portata da 4 a 5 t con 4 tiri fune (S4)
• corsa gancio S2 10-14-20-26 m / S4 7-10-13 m

XM 316

• portata max 3,2 t con due tiri fune (S2)
• portata max 6,3 t con 4 tiri fune (S4)
• corsa gancio S2 10-14-20-26 m / S4 7-10-13 m

XM 525

• portata da 3,2 a 5 t con due tiri fune (S2)
• portata da 6,3 a 10 t con 4 tiri fune (S4)
• corsa gancio S2 10-14-20-26 m / S4 7-10-13 m

XM 740

• portata da 6,3 a 8 t con due tiri fune (S2)
• portata da 12,5 a 16 t con 4 tiri fune (S4)
• corsa gancio S2 13-18-25-32 m / S4 6,5-9 -12,5-16 m

XM 750

• portata max 10 t con due tiri fune (S2)
• portata max 20 t con 4 tiri fune (S4)
• corsa gancio S2 13-18-25-32 m / S4 6,5-9 -12,5-16 m

XM 950

• portata max 10 t con due tiri fune (S2)
• portata max 20 t con 4 tiri fune (S4)
• corsa gancio S2 20-32-48 m / S4 10-16-24 m

XM 963

• portata da max 12,5 t con due tiri fune (S2)
• portata max 25 t con 4 tiri fune (S4)
• corsa gancio S2 20-32-48 m / S4 10-16-24 m

XM 980

• portata da max 16 t con due tiri fune (S2)
• portata max 32 t con 4 tiri fune (S4)
• corsa gancio S2 20-32-48 m / S4 10-16-24 m

XM 1100 (solo versione appoggiata)

• portata da max 20 t con due tiri fune (S2)
• portata max 25 t con 4 tiri fune (S4)
• corsa gancio S2 20-24-30-44 m / S4 10-12-15-22 m

XM 1125 (solo versione appoggiata)

• portata da max 25 t con due tiri fune (S2)
• portata max 50 t con 4 tiri fune (S4)
• corsa gancio S2 20-24-30-44 m / S4 10-12-15-22 m
